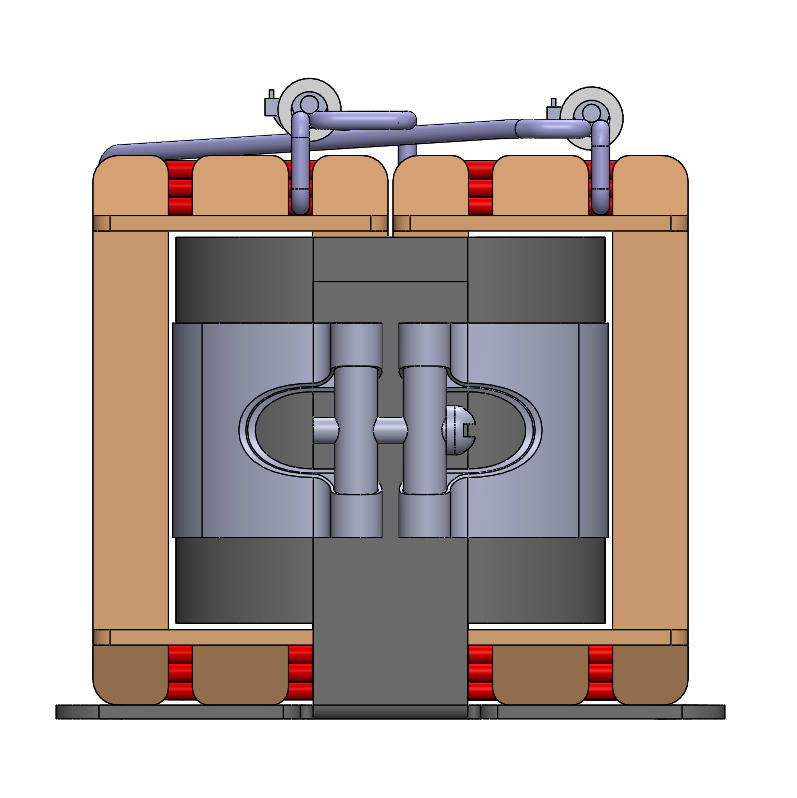

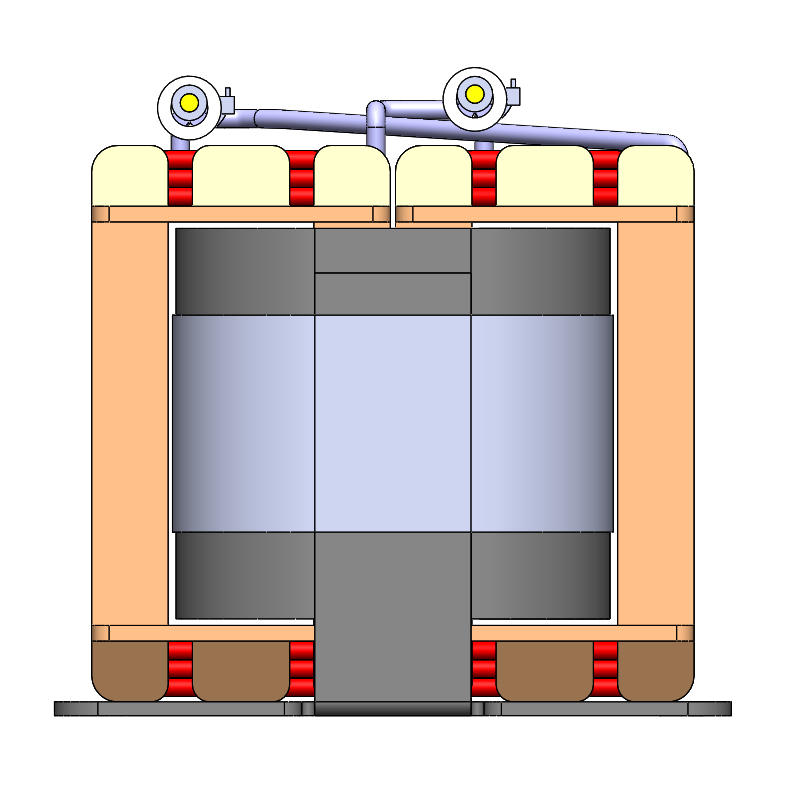

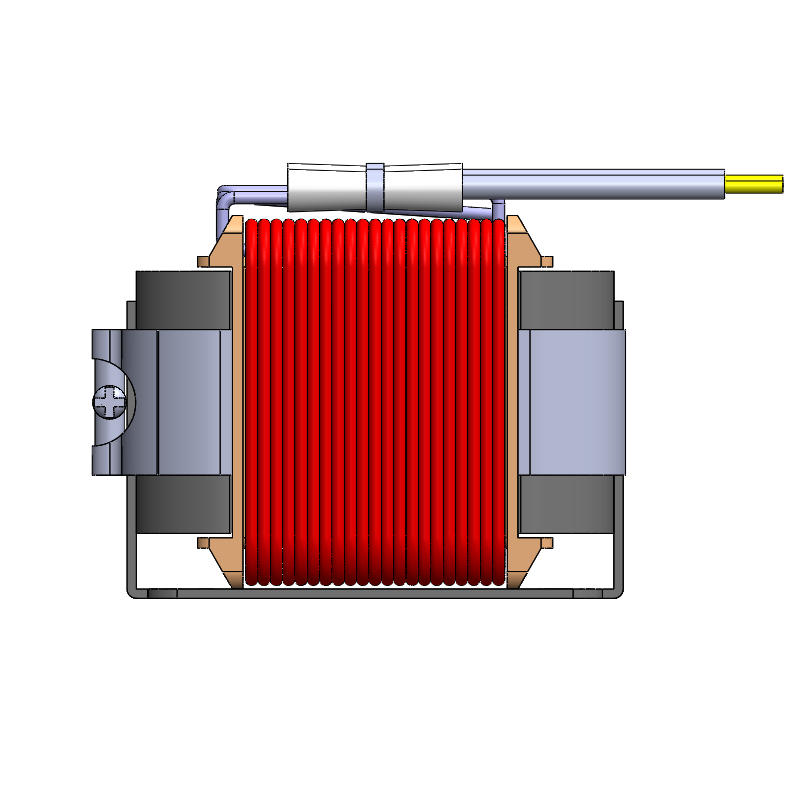

Amorpher CD-Induktor mit hoher Leistungsdichte für energieeffiziente Systeme
Diese CD-förmige amorphe Induktivität wurde für Systeme mit hoher Leistungsdichte und hoher Energieeffizienz entwickelt und vereint die überlegene Wärmeleistung einer CD-Struktur mit den extrem geringen Kernverlusten amorpher Legierungen. Ihre kompakte Bauform spart wertvollen Platz auf der Leiterplatte und gewährleistet gleichzeitig außergewöhnliche magnetische Eigenschaften und thermische Stabilität unter Hochfrequenz- und Hochstrombedingungen. Dank minimaler Wärmeentwicklung und überragender Umwandlungseffizienz trägt sie maßgeblich zur Steigerung der Gesamtleistung von Stromversorgungssystemen bei.
Hauptmerkmale
Extrem niedrige Verlustleistung und maximale Effizienz: Die Technologie amorpher Legierungen minimiert sowohl Hysterese als auch Wirbelstromverluste und reduziert die Kernverluste im Vergleich zu herkömmlichem Siliziumstahl um etwa 80–90 %. Dies verringert die Wärmeableitung drastisch und optimiert den Wirkungsgrad der Energieumwandlung.
Hoher Sättigungswiderstand: Mit einer hohen Sättigungsflussdichte (Bs ≈ 1,2–1,56T) – etwa 3- bis 5-mal so hoch wie bei Standardferriten (0,3–0,5T) – verhindert es effektiv eine magnetische Sättigung bei starken Stoßströmen und gewährleistet so eine kompromisslose Systemzuverlässigkeit.
Revolutionäre Reduzierung des ökologischen Fußabdrucks: Durch die Synergie von hoher Permeabilität und hohem Bs wird die gleiche Induktivität bei nur 10 bis 12,5 % der physikalischen Größe einer herkömmlichen Induktivität erreicht, wodurch ein beispielloses Potenzial für ultrakompakte, hochdichte Layouts erschlossen wird.
Geräuschloser und vibrationsarmer Betrieb: Ein außergewöhnlich niedriger Magnetostriktionskoeffizient eliminiert praktisch kernbedingte Geräusche und Brummgeräusche und erfüllt somit die strengen Anforderungen an die Geräuscharmut von Elektroantrieben, High-End-Audiogeräten und medizinischen Geräten.
Zuverlässigkeit über einen breiten Temperaturbereich: Dank eines hohen Curie-Punktes (über 500 °C) gewährleistet der Kern eine gleichbleibende Leistung über einen extremen Temperaturbereich von -55 °C bis 130 °C und somit einen zuverlässigen Betrieb auch unter thermischer Belastung.
Maßgeschneiderter Magnetpfad: Die Split-Core-CD-Architektur ermöglicht eine präzise Abstimmung des Luftspalts und somit eine individuelle Einstellung der effektiven Permeabilität, um exakte Schaltungskriterien und Toleranzen für den Restwelligkeitsstrom zu erfüllen.
.
DC-Dias | Elektrischer Strom (A) | Induktivität uH |
| 0 | 588 |
| 5 | 588 |
| 10 | 585 |
| 15 | 579 |
| 20 | 571 |
| 25 | 558 |
| 30 | 539 |
| 35 | 516 |
| 40 | 477 |
| 45 | 435 |

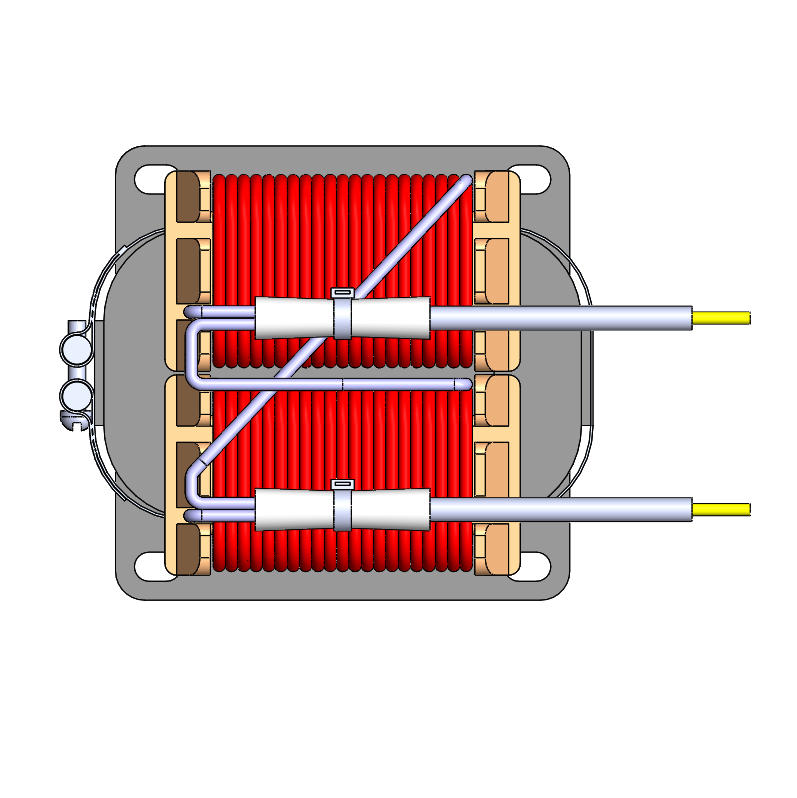

Wicklungsspezifikation
| Wicklung | Terminal | Drahtspezifikation | Kurven | Anmerkungen |
| N1 | S1-F1 | QZY-2/180 Φ2.1*1P | 39TS | Referenzkurven |
| N2 | S2-F2 | QZY-2/180 Φ2.1*1P | 39TS | Referenzkurven |
Material
| Artikelname | Spezifikation |
| Emaillierter Draht | QZY-2/180 φ2.1 |

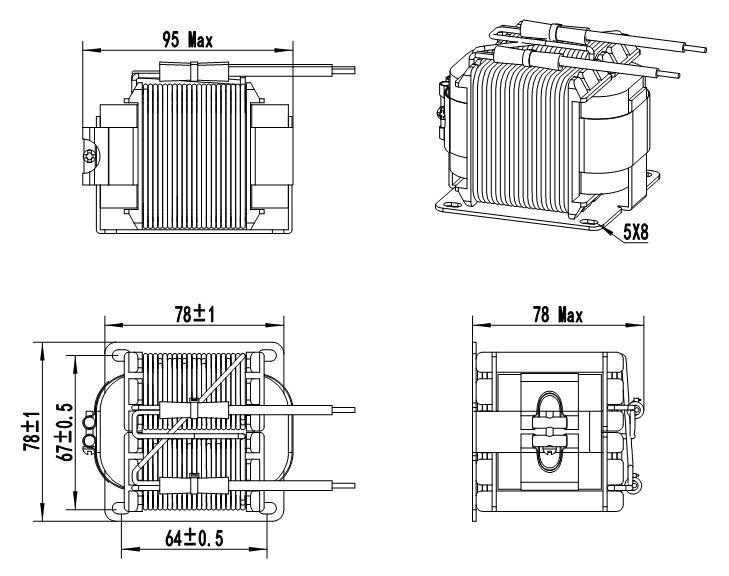

| Magnetkern | CD80*50*45/1K101 |
| Spulenkörper / Spulenformer | CD80*50*45/PBT |
| Isolierlack | ET-90C |
| Lötzinn | Sn99,3Cu0,7 |
Elektrische Parameter
| Induktivität #1 | 550uH Min (1kHz/1V/0A) |
| Induktivität Nr. 2 | 500 µH Min (1 kHz/1 V/30 A) |
| Gleichstromwiderstand (DCR) | 20 mΩ Max |
| Isolationsdielektrische Spannung (Hochspannungsprüfung) | 1,8 kV AC 2 mA - 3 s |
| Isolationswiderstand (IR) | 100 MΩ Min (DC 500 V) |
Zielanwendungen
Erneuerbare Energien & Energiespeichersysteme: Speziell entwickelt für Solarwechselrichter, Energiespeicher-PCS und Windkraftanlagen zur Steigerung der Hochleistungsumwandlungseffizienz.
Elektromobilität und Ladeinfrastruktur: Erfüllt die strengen Anforderungen an flüsterleisen Betrieb, hohe Effizienz und Stoßfestigkeit in On-Board-Ladegeräten (OBC), DC-DC-Wandlern und ultraschnellen Ladesäulen.
Rechenzentren & Serverleistung: Optimiert für KI-Server, Hochleistungsrechner und hochdichte Schaltnetzteile (SMPS), um wertvollen Platz auf der Leiterplatte zu sparen.
Fortschrittliche Industrie- und Medizingeräte: Ideal für industrielle Automatisierungsantriebe, präzise Hochfrequenz-Leistungseinheiten und geräuschempfindliche medizinische Bildgebungssysteme.
Warum sollten Sie mit uns zusammenarbeiten?
Bewährte Branchenexpertise: Mit über 20 Jahren Industrieerfahrung und einer soliden Grundlage, die 2013 geschaffen wurde, betreiben wir fünf große industrielle Kernlinien an mehreren spezialisierten Produktionsstandorten, um eine erstklassige Produktvielfalt und -stabilität zu gewährleisten.
Globale Qualitätszertifizierungen: Unsere Produktionsstätten halten sich strikt an internationale Automobil- und Industriestandards und verfügen über eine umfassende Sammlung wichtiger Zertifizierungen, darunter IATF16949, ISO9001, ISO14001, ISO45001 und ISO50001.
Starke Forschung & Entwicklung & Technische Innovation: Angetrieben von engagierten Forschungsteams und spezialisierten Laboren für Neuentwicklungen, verfügen wir über umfangreiche Patentportfolios und fortschrittliche Testmöglichkeiten, um hochzuverlässige, kundenspezifische Magnetlösungen anzubieten.
Intelligente und skalierbare Fertigung: Wir nutzen fortschrittliche ERP- und MES-gesteuerte intelligente Fertigungssysteme, um die Produktionskapazität zu optimieren und eine äußerst zuverlässige Lieferkette für internationale Kunden in der EU, den USA und weltweit zu sichern.
