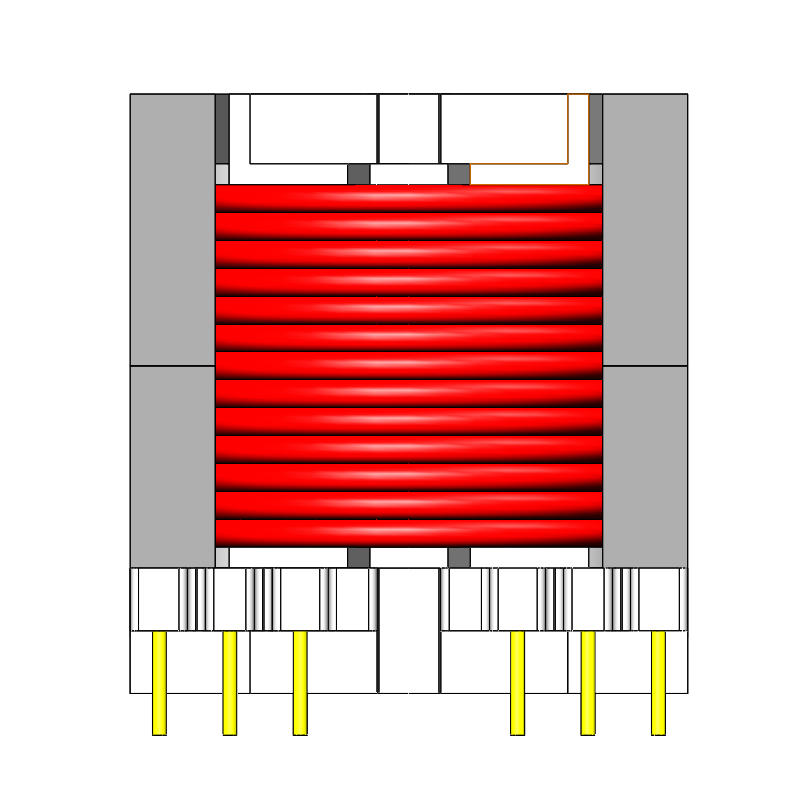

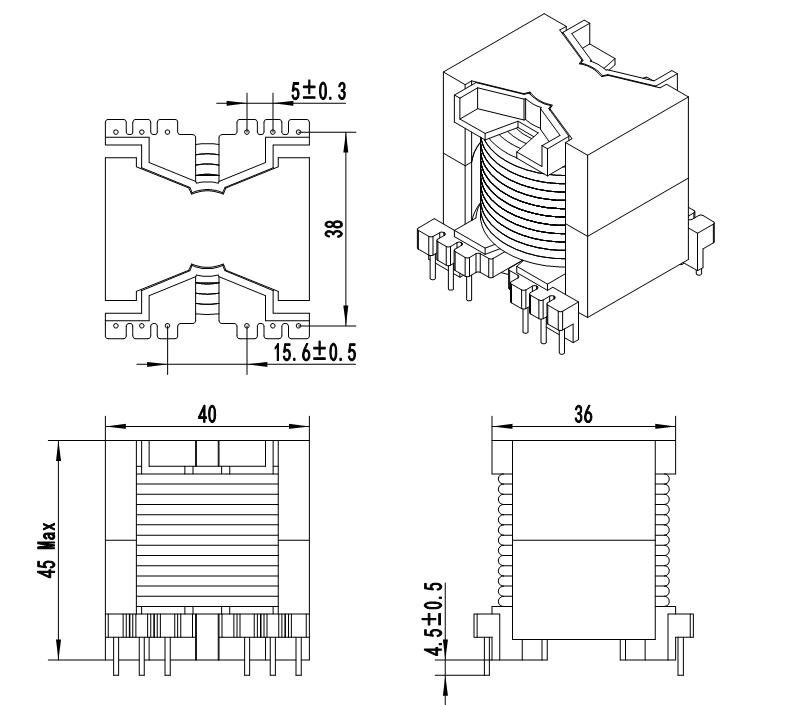

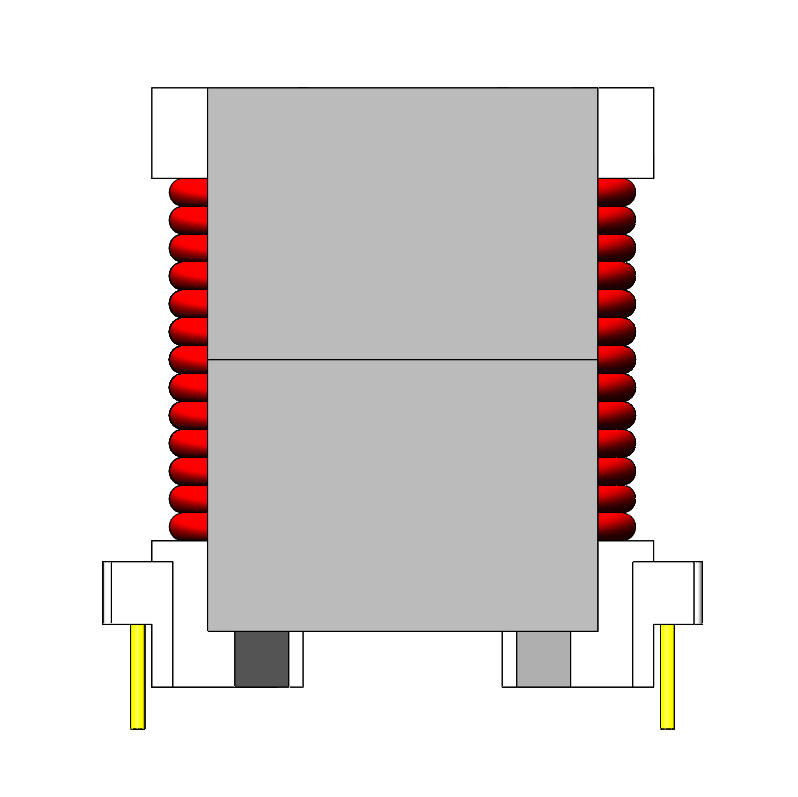

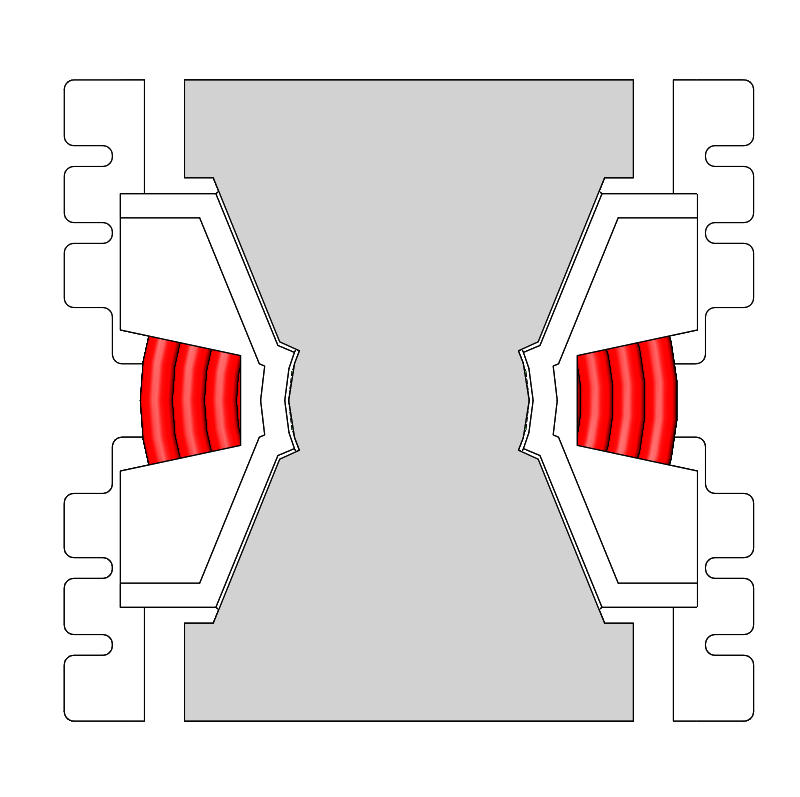

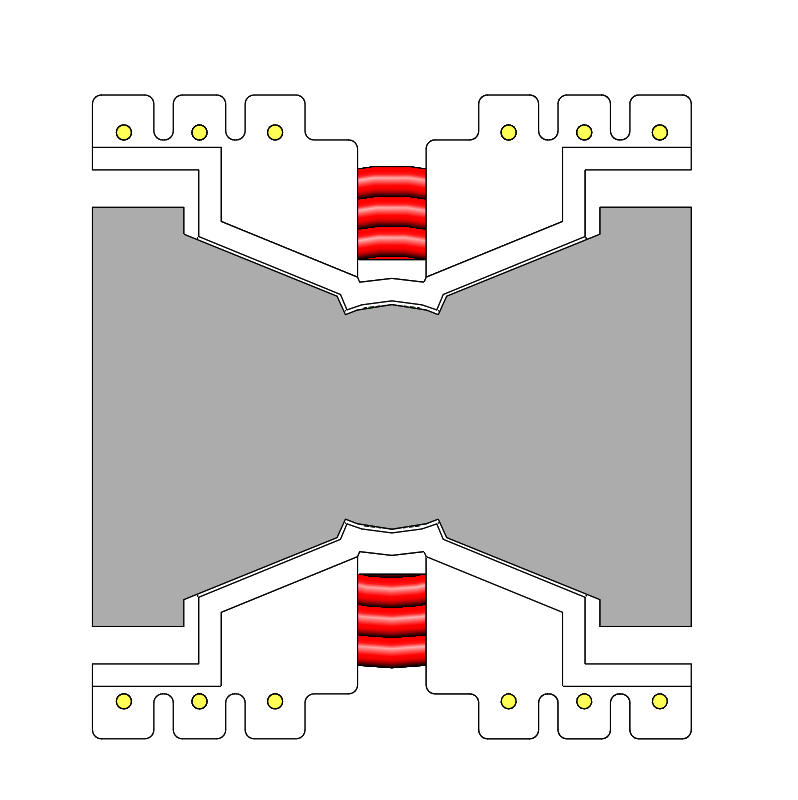

Der Resonanzinduktor vom Typ PQ Es handelt sich um eine gewickelte Leistungsinduktivität mit einem PQ-Ferritkern, die für Resonanzkreise (z. B. LLC-Resonanzwandler) entwickelt wurde. Dank der hohen Permeabilität und der geringen Verluste des Kerns kann sie in Kombination mit Kondensatoren die Resonanzfrequenz einstellen und ist somit eine Schlüsselkomponente für effiziente und kompakte Stromversorgungsdesigns.
Hocheffizienter Resonanzinduktor vom Typ PQ für fortschrittliche Stromversorgungssysteme
Mit geringen Verlusten, hohem Strom, hoher Leistungsdichte und hoher Zuverlässigkeit eignet sich die Resonanzspule vom Typ PQ ideal für effiziente und kompakte Resonanzleistungsschaltungen. Sie bewährt sich besonders in anspruchsvollen Anwendungen wie Elektrofahrzeugen und Photovoltaik-Energiespeichern.
Hauptmerkmale
Geringe Verluste und hohe Effizienz: Der PQ-Kern und die optimierte Wicklungskonstruktion reduzieren effektiv Kern- und Kupferverluste bei hohen Frequenzen und verbessern so den Gesamtwirkungsgrad des Netzteils. Sein Gleichstromwiderstand (DCR) kann bis zu 1,9 mΩ betragen, wodurch die Wärmeentwicklung minimiert wird.
Hohe Strombelastbarkeit: Die Konstruktion gewährleistet hervorragende Sättigungsstromeigenschaften und ermöglicht so den Betrieb mit sehr hohen Strömen ohne signifikanten Induktivitätsabfall. Beispielsweise bieten einige Modelle einen Sättigungsstrom (Isat) von bis zu 92,5 A.
Kompakte Größe und hohe Leistungsdichte: Die PQ-Kernstruktur ermöglicht die erforderliche Induktivität und Belastbarkeit bei geringem Gehäusevolumen und entspricht damit dem Trend zur Miniaturisierung von Netzteilen. Gängige SMD-Gehäusegrößen sind 27,9 mm × 19,8 mm.
Hohe Zuverlässigkeit: Die Produkte erfüllen typischerweise den AEC-Q200-Zertifizierungsstandard für die Automobilindustrie und können in einem breiten Temperaturbereich von -40 °C bis +155 °C betrieben werden, wodurch sie sich für Anwendungen mit hohen Zuverlässigkeitsanforderungen eignen.
DC-Dias| Elektrischer Strom (A) | Induktivität uH |
| 0 | 51,4 |
| 5 | 51.2 |
| 10 | 51.1 |
| 15 | 50,8 |
| 20 | 49,8 |
| 25 | 47,3 |
| 30 | 46,3 |
| 35 | 45,9 |
| 40 | 45,4 |
| 45 | 44,9 |
| 50 | 43,9 |
Wicklungsspezifikation
| Wicklung | Terminal | Drahtspezifikation | Kurven | Anmerkungen |
| N1 | 1-2 | 2UEW-F φ0,1*110 | 30TS | Referenzkurven |
Material
| Artikelname | Spezifikation |
| Emaillierter Draht | 2UEW-F φ0,1*110 |
| Magnetkern | PQ4040/PC40 |
| Base | PQ4040/T375HF/ Schwarz |
| Epoxidkleber | E500 |
| Lötzinn | Sn99,3Cu0,7 |
Elektrische Parameter
| Induktivität #1 | 50µH ±15%(30kHz/1V ) |
| Induktivität Nr. 2 | 40µH Min (30kHz/1V/30A ) |
| Gleichstromwiderstand (DCR) | 20 mΩ Max |
| Isolationsdielektrische Spannung (Hochspannungsprüfung) | 1,8 kV AC 2 mA - 3 s |
| Isolationswiderstand (IR) | 100 MΩ Min (DC 500 V) |
Zielanwendungen
Industrie- und Server-Netzteile: Resonanzinduktivitäten sind der Schlüssel zur Miniaturisierung und hohen Effizienz in platzsparenden Netzteilen mit hoher Leistungsdichte, wie z. B. 500W–6KW PFC-Schaltungen.
Neue Energien & Energiespeicherung: Sie werden in PV-Wechselrichtern und Ladesystemen für Speichersysteme eingesetzt und tragen dazu bei, einen hohen Wirkungsgrad über einen weiten Spannungsbereich aufrechtzuerhalten. Verwandte Technologien sind ebenfalls ein wichtiger Forschungsschwerpunkt der Branche.
On-Board-Ladegerät (OBC): Weit verbreitet in LLC-Resonanzwandlern für Elektrofahrzeuge zur hocheffizienten AC/DC-Wandlung. Ein aktueller Forschungs- und Entwicklungsschwerpunkt sowie Anwendungsschwerpunkt.
DC-Schnellladesäulen: In DC-DC-Modulen von Schnellladegeräten arbeitet die Resonanzspule mit dem Haupttransformator für die wichtige Leistungswandlung zusammen, z. B. in 60-kW- und 120-kW-Ladesäulenlösungen.
Bewährte Branchenexpertise: Mit über 20 Jahren Industrieerfahrung und einer soliden Grundlage, die 2013 geschaffen wurde, betreiben wir fünf große industrielle Kernlinien an mehreren spezialisierten Produktionsstandorten, um eine erstklassige Produktvielfalt und -stabilität zu gewährleisten.
Globale Qualitätszertifizierungen: Unsere Produktionsstätten halten sich strikt an internationale Automobil- und Industriestandards und verfügen über eine umfassende Sammlung wichtiger Zertifizierungen, darunter IATF16949, ISO9001, ISO14001, ISO45001 und ISO50001.
Starke Forschung & Entwicklung & Technische Innovation: Angetrieben von engagierten Forschungsteams und spezialisierten Laboren für Neuentwicklungen, verfügen wir über umfangreiche Patentportfolios und fortschrittliche Testmöglichkeiten, um hochzuverlässige, kundenspezifische Magnetlösungen anzubieten.
Intelligente und skalierbare Fertigung: Wir nutzen fortschrittliche ERP- und MES-gesteuerte intelligente Fertigungssysteme, um die Produktionskapazität zu optimieren und eine äußerst zuverlässige Lieferkette für internationale Kunden in der EU, den USA und weltweit zu sichern.
Der Resonanzinduktor vom Typ PQ Es handelt sich um eine gewickelte Leistungsinduktivität mit einem PQ-Ferritkern, die für Resonanzkreise (z. B. LLC-Resonanzwandler) entwickelt wurde. Dank der hohen Permeabilität und der geringen Verluste des Kerns kann sie in Kombination mit Kondensatoren die Resonanzfrequenz einstellen und ist somit eine Schlüsselkomponente für effiziente und kompakte Stromversorgungsdesigns.
