Die wichtigsten Vorteile des PQ-Typ Flachdraht-Differentialmodus-Induktivität Die Vorteile liegen in geringen Verlusten, hoher Strombelastbarkeit und Miniaturisierung. Darüber hinaus ist der Herstellungsprozess im Vergleich zu herkömmlichen Runddrahtlösungen relativ einfach, was es zu einer idealen Filterkomponente für Stromversorgungsdesigns macht, die auf hohe Leistungsdichte und hohen Wirkungsgrad abzielen.
Hocheffiziente Flachdraht-Differenzialdrossel für fortschrittliche Stromversorgungssysteme
Durch die Kombination der Vorteile geringer Verluste, hoher Strombelastbarkeit und Miniaturisierung mit einem vereinfachten Herstellungsverfahren ist es eine ideale Filterkomponente für Stromversorgungsdesigns mit hoher Leistungsdichte.
Hauptmerkmale
Geringer VerlustDie Flachdrahtwicklung reduziert sowohl den Gleichstromwiderstand (DCR) als auch den Wechselstromwiderstand (ACR) erheblich, minimiert die Wärmeentwicklung und verbessert die Gesamtenergieeffizienz.
Hohe StrombelastbarkeitDie Flachdrahtstruktur bietet hervorragende Eigenschaften bei hohem Sättigungsstrom, wobei der Sättigungsstrom über 100 A liegt, wodurch sie sich für Anwendungen mit hoher Leistungsdichte eignet.
MiniaturisierungBei gleicher Windungszahl benötigen Flachdrahtwicklungen ein deutlich geringeres Volumen als herkömmliche Runddrahtwicklungen, was zu einer kleineren Kerngröße, einem geringeren Gewicht und einer höheren Ausgangsleistung führt.

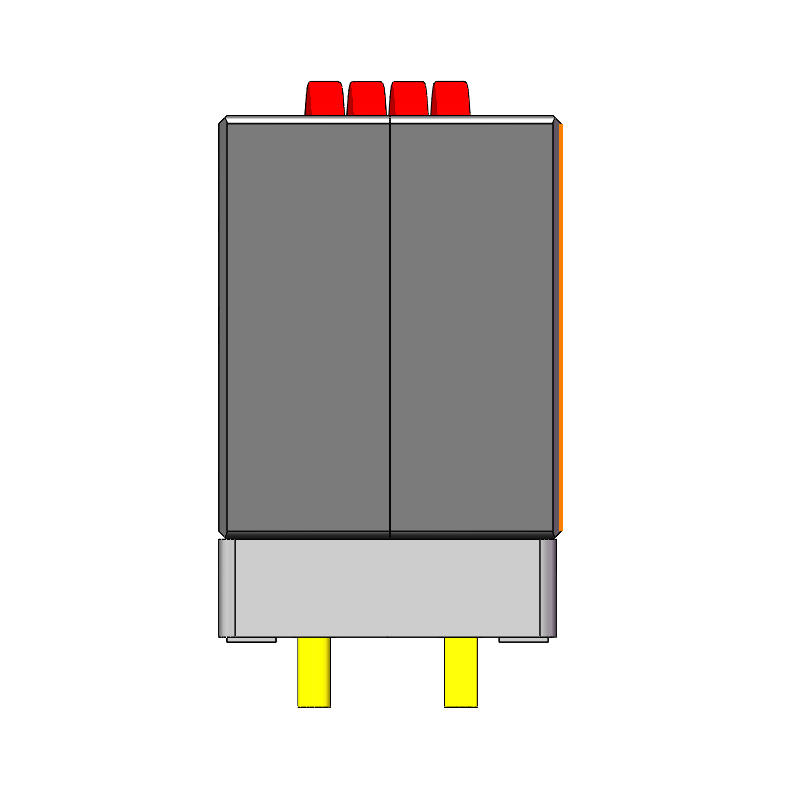

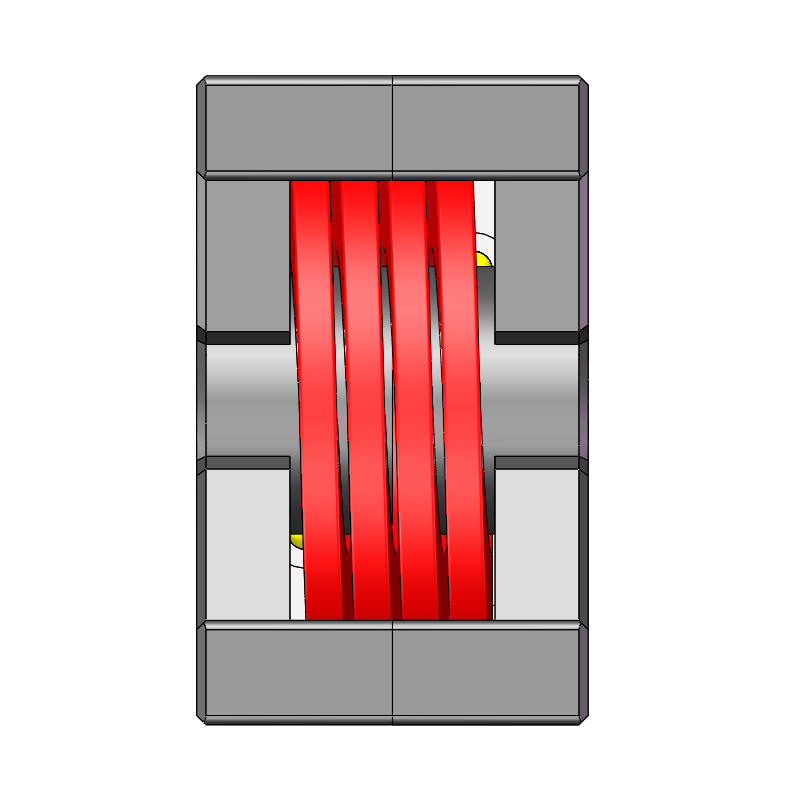

Vereinfachter Herstellungsprozess: Die Spule kann separat gewickelt und anschließend mit dem Kern zusammengefügt werden. Der Wickelvorgang ist im Vergleich zu Runddraht einfacher, insbesondere bei dickeren Drahtstärken.
DC-Dias| Elektrischer Strom (A) | Induktivität uH |
| 0 | 3.2 |
| 10 | 3.2 |
| 20 | 3.2 |
| 30 | 3.2 |
| 40 | 3.2 |
| 50 | 3.1 |
| 60 | 3.1 |
| 70 | 3.1 |
| 80 | 3.0 |
| 90 | 2.8 |
| 100 | 2,5 |

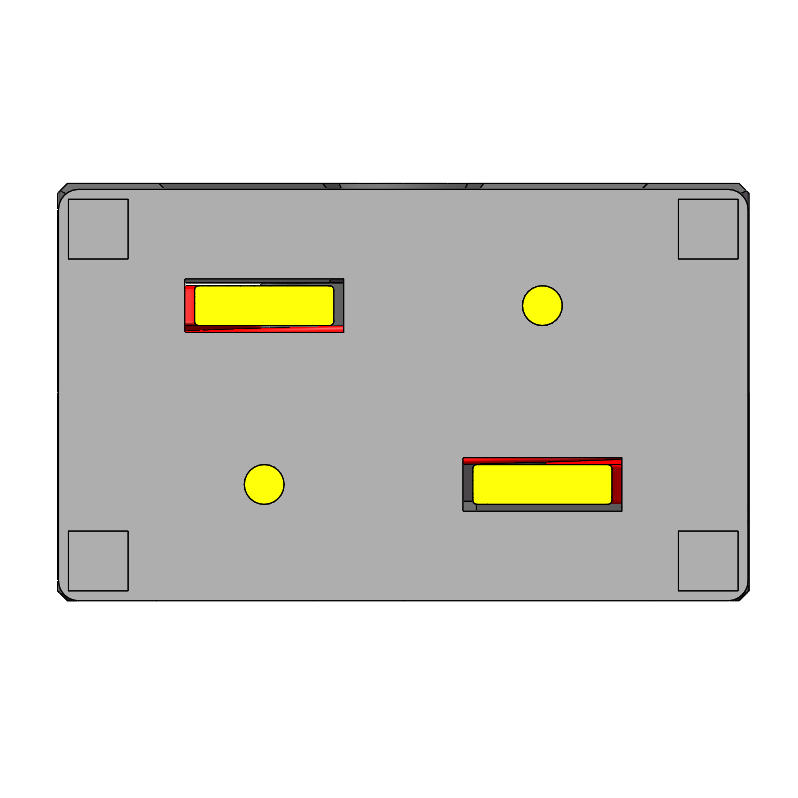

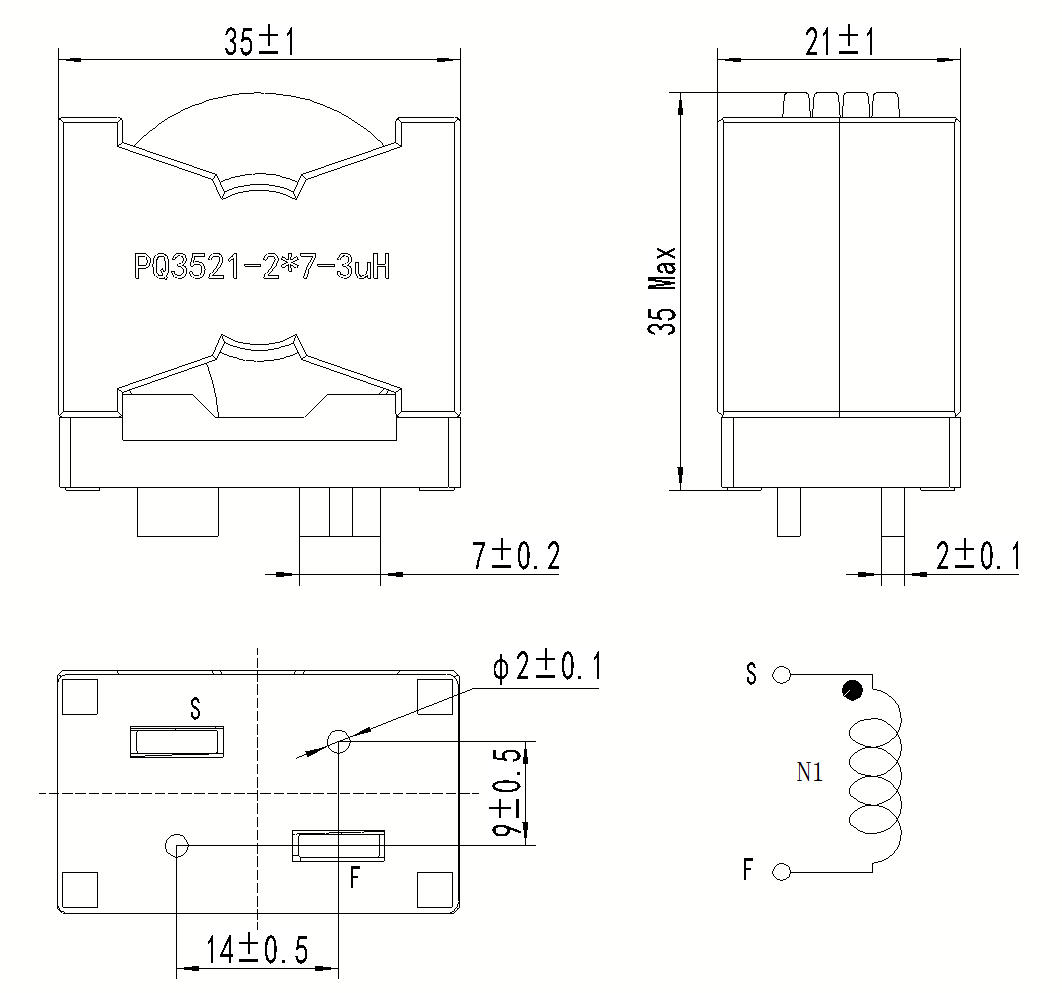

Wicklungsspezifikation
| Wicklung | Terminal | Drahtspezifikation | Kurven | Anmerkungen |
| N1 | 1-2 | QZY-2/180 2*7 | 4TS | Referenzkurven |
Material
| Artikelname | Spezifikation |
| Emaillierter Draht | QZY-2/180 2*7 |

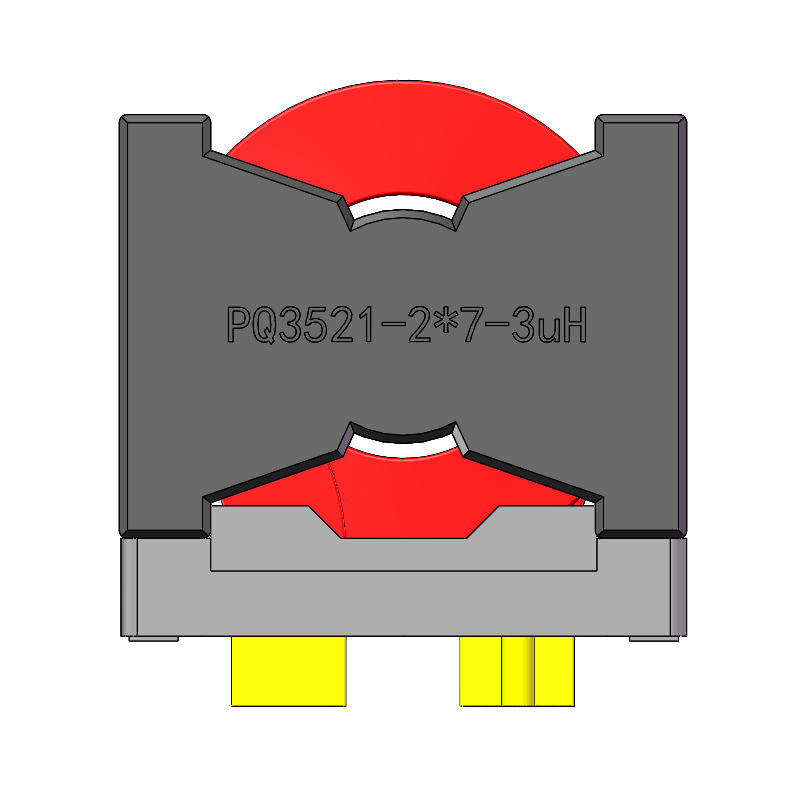

| Magnetkern | PQ3521/PC40 |
| Base | 31*21/T375HF/ Schwarz |
| Epoxidkleber | 6065H |
| Lötzinn | Sn99,3Cu0,7 |
Elektrische Parameter
| Induktivität #1 | 3uH Min(10KHz/1V ) |
| Induktivität Nr. 2 | 2,5 µH Min (10 kHz/1 V/80 A) |
| Gleichstromwiderstand (DCR) | 0,5 mΩ Max. |
| Isolationsdielektrische Spannung (Hochspannungsprüfung) | 1,8 kV AC 2 mA - 3 s |
| Isolationswiderstand (IR) | 100 MΩ Min (DC 500 V) |
Zielanwendungen
Leistungsumwandlung: DC/DC-Wandler, Schaltnetzteile.
Automobilelektronik: Kfz-Leistungswandlung, konform mit dem AEC-Q200-Standard.
Hochstromszenarien: Hochstromfähige Point-of-Load (PoL)-Netzteile.
Neue Energien & Industrie: Neue Energieelektronik, industrielle Steuerungstechnik und verwandte Bereiche.
