Der Flachdraht-Blockinduktor Eine Induktivität ist eine Leistungsspule, die durch Wickeln flacher, rechteckiger Leiter um oder in einen blockförmigen, gegossenen Magnetkern hergestellt wird. Ihre wichtigsten Eigenschaften – hohe Strombelastbarkeit, geringe Verluste und effiziente Wärmeableitung – machen sie ideal für Hochfrequenz- und Hochleistungselektronik.

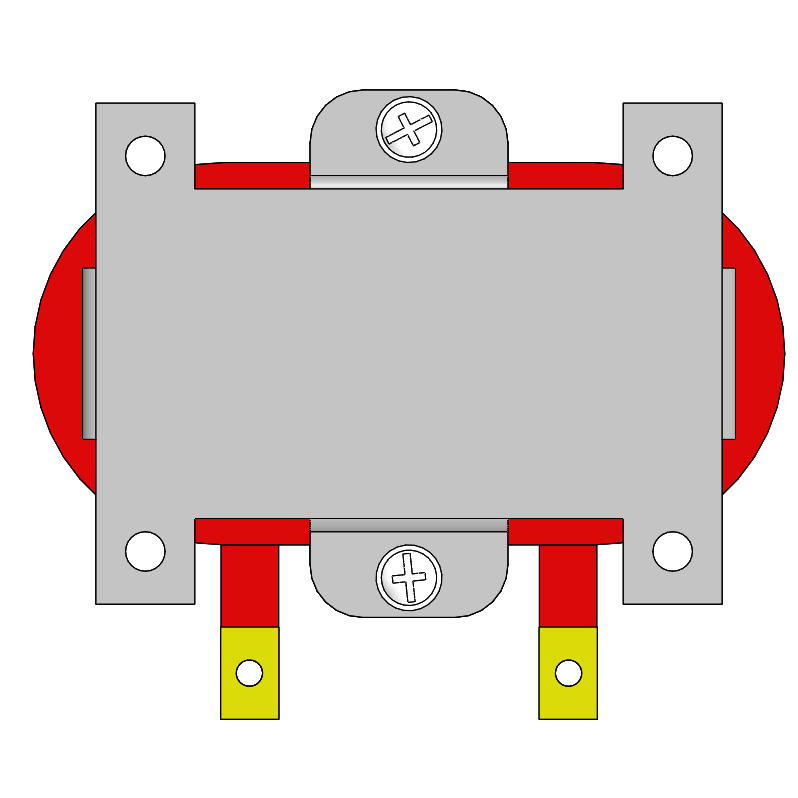

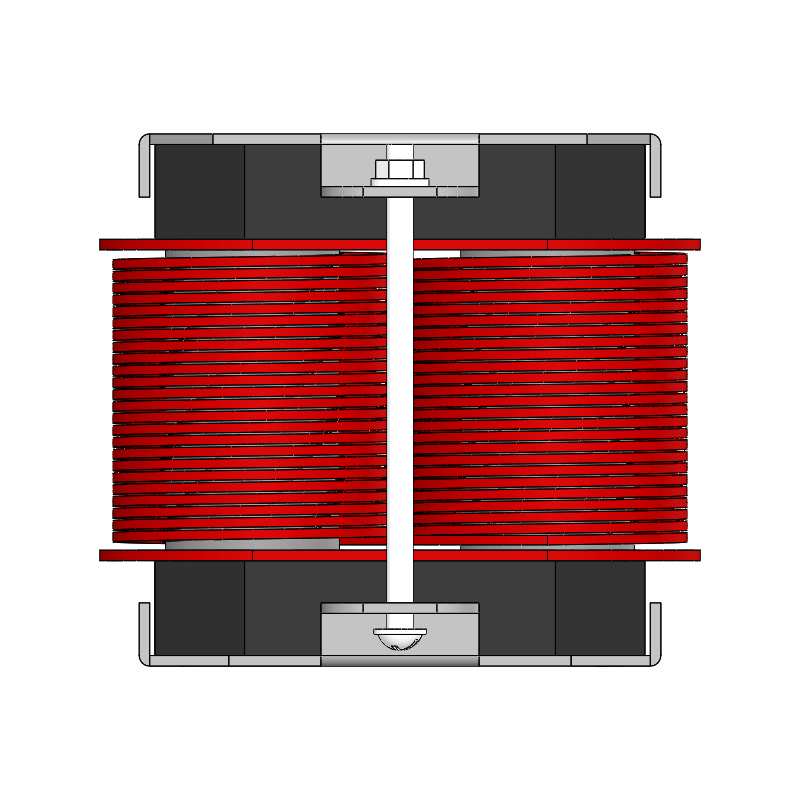

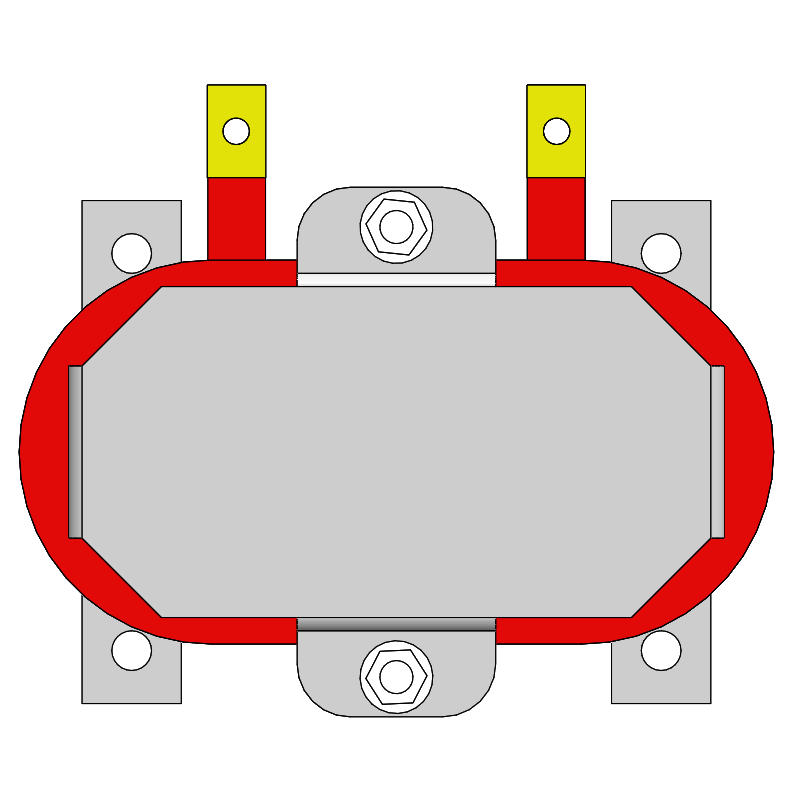

Hochstrom-Flachdraht-Blockkerninduktivität
Diese Flachdraht-Blockkernspule wurde für Photovoltaik-Anwendungen mit hoher Leistung entwickelt und findet breite Anwendung in kommerziellen PV-Wechselrichtern und Energiespeichersystemen. Sie spielt eine Schlüsselrolle bei der DC/AC-Wandlung durch effiziente Energiespeicherung, Stromfilterung und Oberwellenunterdrückung. Dank ihrer Hochstromauslegung und des robusten Silikonvergusses bietet sie auch unter rauen Umgebungsbedingungen zuverlässigen Betrieb. Ihre hervorragende thermische Stabilität und Langlebigkeit tragen zur Steigerung der Effizienz und langfristigen Zuverlässigkeit von Solaranlagen bei.
Hauptmerkmale
Flachdrahtwicklung für höhere Effizienz – Im Vergleich zu Runddraht bietet Flachdraht einen höheren Kupferfüllfaktor und einen niedrigeren Gleichstromwiderstand, wodurch Verluste reduziert und die Effizienz verbessert werden.
Geformter Kern für bessere Stabilität – Der einteilige Metalllegierungspulverkern bietet eine inhärente magnetische Abschirmung, eine stabile Induktivität über hohe Frequenzen und Temperaturen sowie eine hohe Sättigungsstromfestigkeit.
Überlegene thermische und Hochfrequenzleistung – Der flache Leiter maximiert die Wärmeableitungsfläche und minimiert gleichzeitig effektiv den Skin- und den Proximity-Effekt, wodurch er sich ideal für Hochfrequenzanwendungen mit SiC- und GaN-Halbleitern eignet.
DC-Dias| Elektrischer Strom (A) | Induktivität uH |
| 0 | 465 |
| 20 | 448 |
| 40 | 406 |
| 60 | 346 |
| 80 | 280 |
| 100 | 210 |
| 120 | 171 |
| 140 | 147 |
| 160 | 124 |
| 180 | 99 |
Wicklungsspezifikation
| Wicklung | Terminal | Drahtspezifikation | Kurven | Anmerkungen |
| N1 | 1-2 | QZY-2/180 1,8*9 | 48TS | Referenzkurven |
Material
| Artikelname | Spezifikation |
| Emaillierter Draht | QZY-2/180 1,8*9 |
| Magnetkern | NPFRH924860-060 |

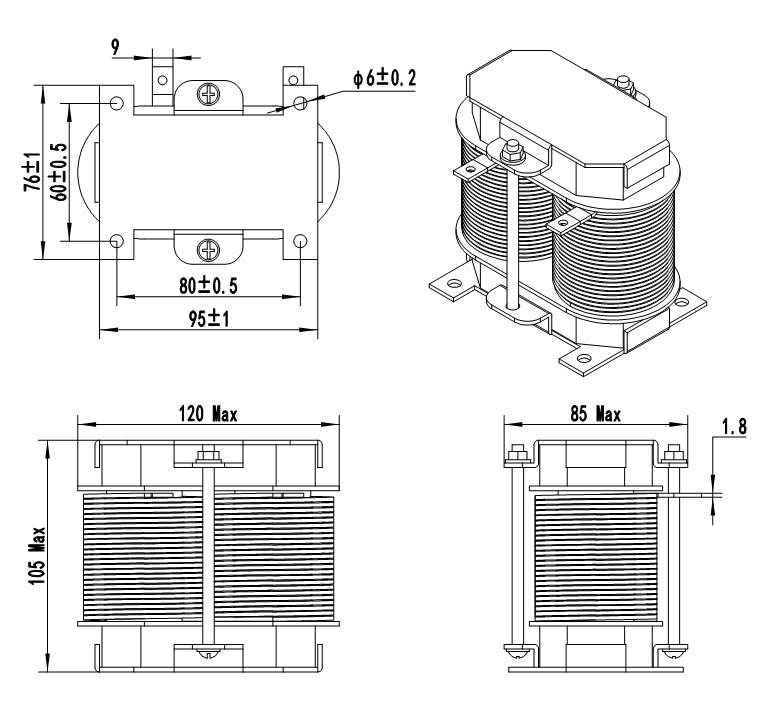

| Base | 76*95/T2.0 |
| Epoxidkleber | 6065H |
| Isolierpapier | 120*60/T0.13/#410 |
| Lötzinn | Sn99,3Cu0,7 |
Elektrische Parameter
| Induktivität #1 | 400 µH Min (20 kHz/1 V) |
| Induktivität Nr. 2 | 200µH Min (20 kHz/1 V/100 A) |
| Gleichstromwiderstand (DCR) | 10 mΩ Max |
| Isolationsdielektrische Spannung (Hochspannungsprüfung) | 2,0 kV AC, 2 mA - 3 s |
| Isolationswiderstand (IR) | 100 MΩ Min (DC 500 V) |
Zielanwendungen
Induktivitäten sind für Hochleistungsfilterung und Leistungsfaktorkorrektur ausgelegt:
Elektromobilität: Onboard-Ladegeräte (OBC) für Elektrofahrzeuge und DC-DC-Wandler.
Erneuerbare Energien: Photovoltaik-Wechselrichter und netzgekoppelte Energiespeichersysteme (ESS).
Stromqualität: Hochleistungs-PFC-Schaltungen (Leistungsfaktorkorrektur) und industrielle Schaltnetzteile.
Bewährte Branchenexpertise: Mit über 20 Jahren Industrieerfahrung und einer soliden Grundlage, die 2013 geschaffen wurde, betreiben wir fünf große industrielle Kernlinien an mehreren spezialisierten Produktionsstandorten, um eine erstklassige Produktvielfalt und -stabilität zu gewährleisten.
Globale Qualitätszertifizierungen: Unsere Produktionsstätten halten sich strikt an internationale Automobil- und Industriestandards und verfügen über eine umfassende Sammlung wichtiger Zertifizierungen, darunter IATF16949, ISO9001, ISO14001, ISO45001 und ISO50001.
Starke Forschung & Entwicklung & Technische Innovation: Angetrieben von engagierten Forschungsteams und spezialisierten Laboren für Neuentwicklungen, verfügen wir über umfangreiche Patentportfolios und fortschrittliche Testmöglichkeiten, um hochzuverlässige, kundenspezifische Magnetlösungen anzubieten.
Intelligente und skalierbare Fertigung: Wir nutzen fortschrittliche ERP- und MES-gesteuerte intelligente Fertigungssysteme, um die Produktionskapazität zu optimieren und eine äußerst zuverlässige Lieferkette für internationale Kunden in der EU, den USA und weltweit zu sichern.
