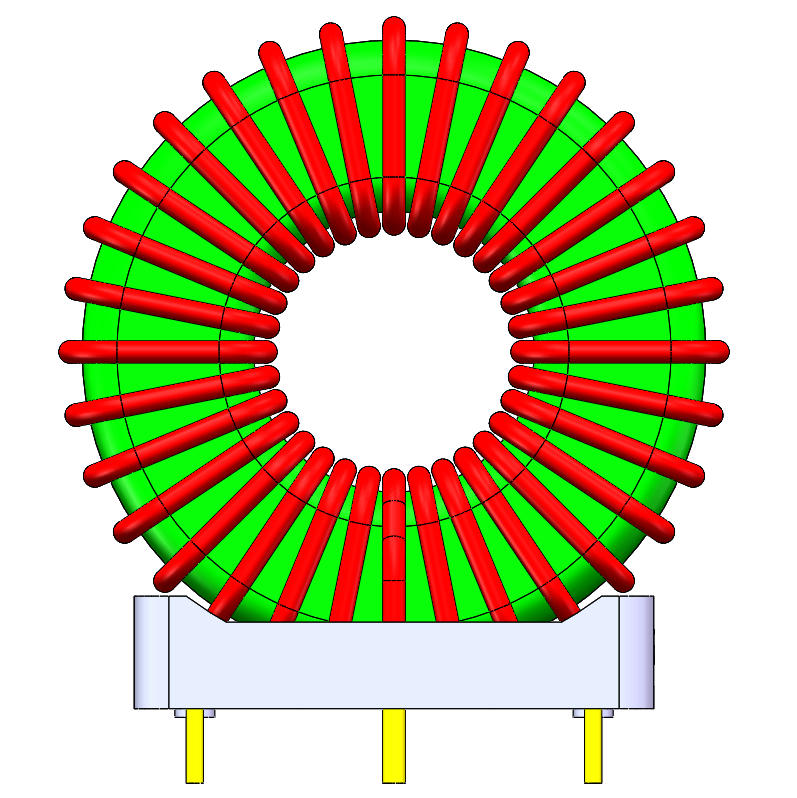

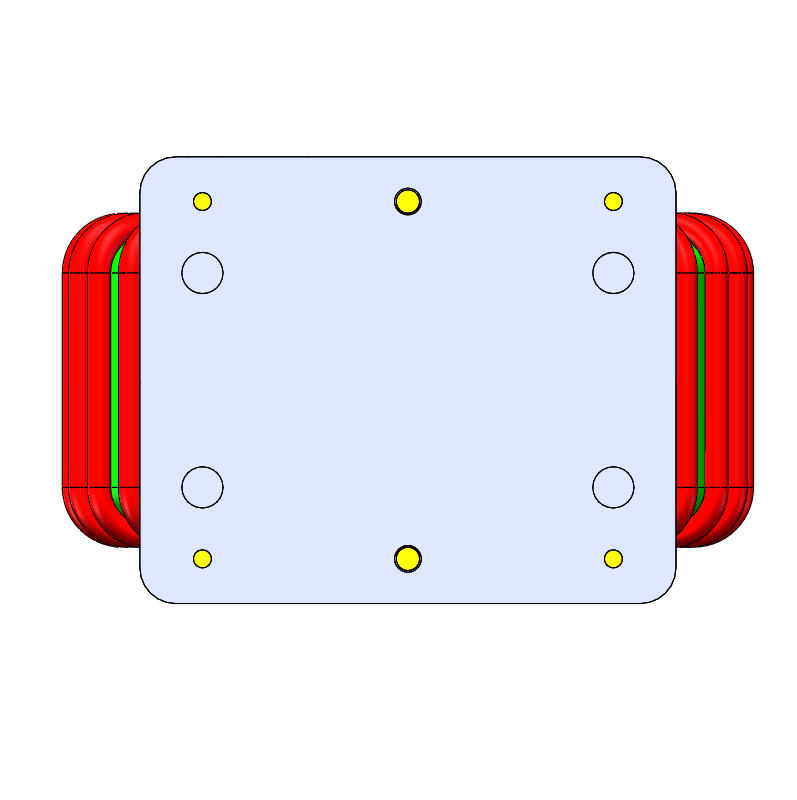

Hochentwickelte Ringkerninduktoren für intelligente und energiesparende Geräte
Diese Ringkerninduktivitäten mit Pulverkern wurden speziell für moderne Haushaltsgeräte entwickelt und bieten herausragende Leistung in den Bereichen Energiespeicherung, EMV-Filterung und Leistungsumwandlung. Die verteilte Luftspaltstruktur des Pulverkerns sorgt für exzellente Gleichstrom-Vorspannungseigenschaften und damit für eine stabile Induktivität auch bei hohen Strömen. Ihre verlustarmen magnetischen Eigenschaften tragen zu einer reduzierten Wärmeentwicklung und einem verbesserten Gesamtwirkungsgrad des Systems bei. Dank ihrer kompakten Ringkernbauweise mit hoher Leistungsdichte eignen sich diese Induktivitäten für Anwendungen wie Kühlschränke, Waschmaschinen, Klimaanlagen und andere Smart-Home-Geräte. Sie sind auf langfristige Zuverlässigkeit ausgelegt und bieten auch unter anspruchsvollen Betriebsbedingungen eine konstante Leistung.
Hauptmerkmale
1. Überlegene Gleichstrom-Vorspannungsleistung
Das optimierte Magnetmaterial bietet eine hohe Sättigungsbeständigkeit, wodurch die Induktivität auch bei hohen Gleichströmen stabil bleibt. Dies gewährleistet einen zuverlässigen Betrieb unter hoher Last und bei transienten Zuständen.
2. Reduzierte magnetische Verluste für höhere Effizienz
Durch die Verwendung verlustarmer Kernmaterialien minimiert die Induktivität die Energieverluste im Betrieb. Die geringere Wärmeentwicklung trägt zur Verbesserung der Systemeffizienz und zu einer zuverlässigeren Langzeitleistung bei.
3. Effektive EMI-Unterdrückung und magnetische Abschirmung
Die geschlossene Magnetpfadstruktur trägt zur Reduzierung des Streuflusses bei und begrenzt elektromagnetische Störungen umliegender Bauteile. Sie verbessert zudem die Immunität gegen externe magnetische Störungen und eignet sich daher für störungsempfindliche elektronische Systeme.
4. Platzsparendes Design mit hoher Energiedichte
Die kompakte Bauweise ermöglicht hohe Induktivität und hohe Strombelastbarkeit bei begrenztem Bauraum. Dadurch eignet sie sich ideal für Anwendungen, die Miniaturisierung und verbesserte Leistungsdichte erfordern.
5. Zuverlässige Wärmeleistung unter extremen Bedingungen
Dank optimierter Kernverlusteigenschaften und effizienter Wärmeableitung bleibt der Temperaturanstieg der Induktivität im Dauerbetrieb kontrolliert. Sie liefert auch in Umgebungen mit hohen Betriebstemperaturen eine stabile und zuverlässige Leistung.
DC-Dias | Elektrischer Strom (A) | Induktivität uH |
| 0 | 565 |
| 2 | 542 |
| 4 | 500 |
| 6 | 442 |
| 8 | 378 |
| 10 | 317 |
| 12 | 262 |
| 14 | 216 |
| 16 | 178 |
| 18 | 147 |

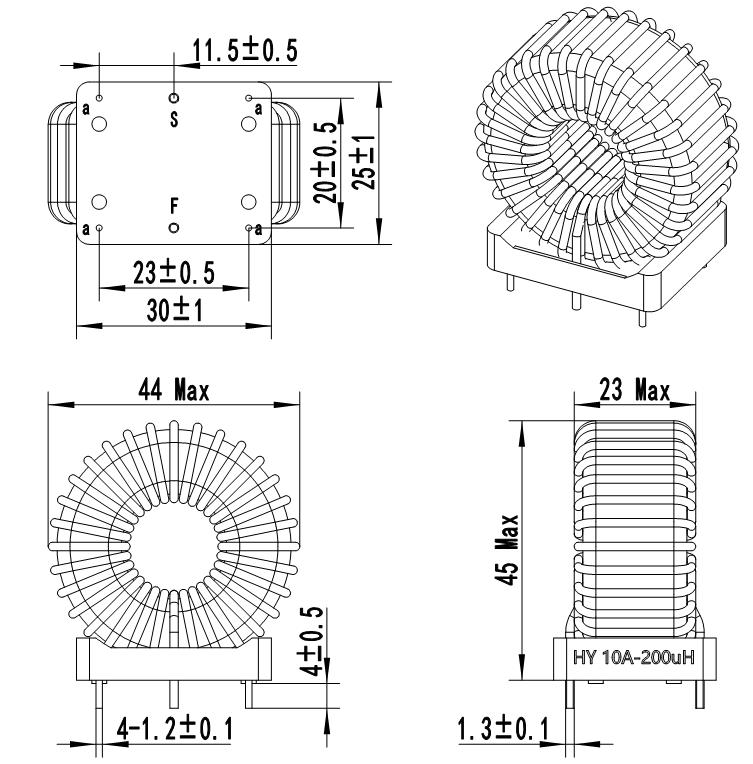

Wicklungsspezifikation
| Wicklung | Terminal | Drahtspezifikation | Kurven | Anmerkungen |
| N1 | SF | CCA QZY-2/180 Φ1,3*1P | 60TS | Referenzkurven |
Material
| Artikelname | Spezifikation |
| Emaillierter Draht | CCA QZY-2/180 Φ1.3 |
| Magnetkern | NPH140060H16 |
| Spulenkörper / Spulenformer | 30X45/T375HF/Schwarz |
| Epoxidkleber | 116P-1 A/B |
| Lötzinn | Sn99,3Cu0,7 |
Elektrische Parameter
| Induktivität #1 | 560µH±15% (60 kHz/1 V/0 A) |
| Induktivität Nr. 2 | 200 µH Min(60 kHz/1 V/10 A) |
| Gleichstromwiderstand (DCR) | 85 mΩ Max |
| Isolationsdielektrische Spannung (Hochspannungsprüfung) | 1,8 kV AC 2 mA - 3 s |
| Isolationswiderstand (IR) | 100 MΩ Min (DC 500 V) |
Zielanwendungen
Leistungswandlungssysteme:
Weit verbreitet in Schaltnetzteilen (SMPS), Gleichstrommodulen und Energiewandlungsschaltungen, die eine stabile Induktivität und eine effiziente Strombelastbarkeit erfordern.
Leistungselektronik für Elektrofahrzeuge:
Anwendung findet es in Onboard-Ladegeräten (OBC) für Elektrofahrzeuge, in DC/DC-Wandlern für Kraftfahrzeuge sowie in anderen Hochleistungs-Lade- und Energiemanagementsystemen für Fahrzeuge.
Industrie- und Kommunikationsinfrastruktur:
Geeignet für industrielle Stromversorgungen, Telekommunikationsgeräte, Hochleistungs-Basisstationssysteme und Server-Stromversorgungsarchitekturen, bei denen ein kompaktes Design und hohe Zuverlässigkeit erforderlich sind.
Leistungsfaktor- und Oberwellenkontrolle:
Ideal für PFC-Schaltungen, Oberwellenfilteranwendungen und industrielle Stromaufbereitungssysteme zur Verbesserung der Stromqualität und der Betriebseffizienz.
