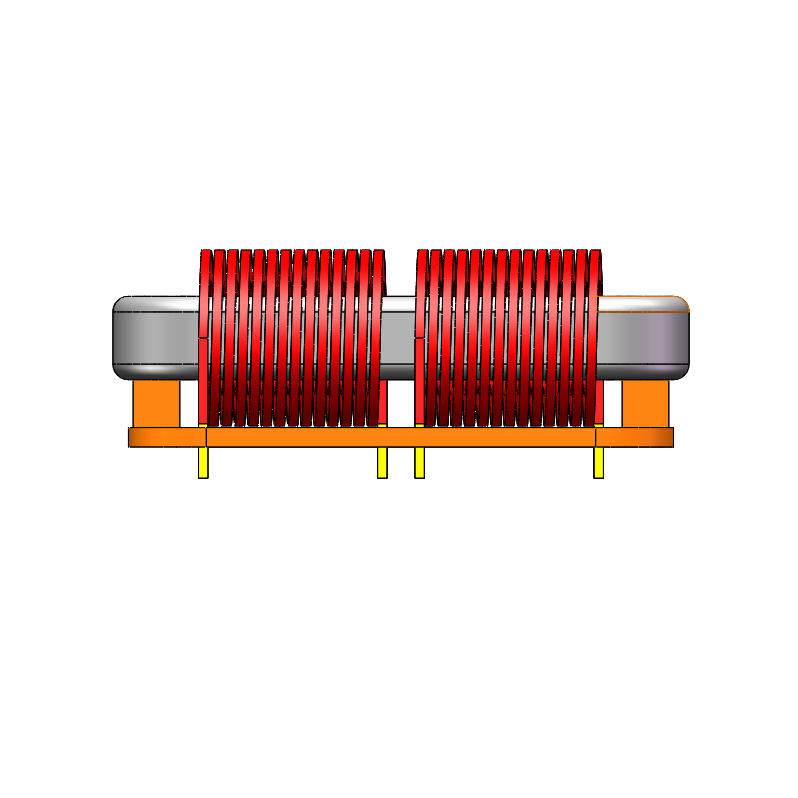

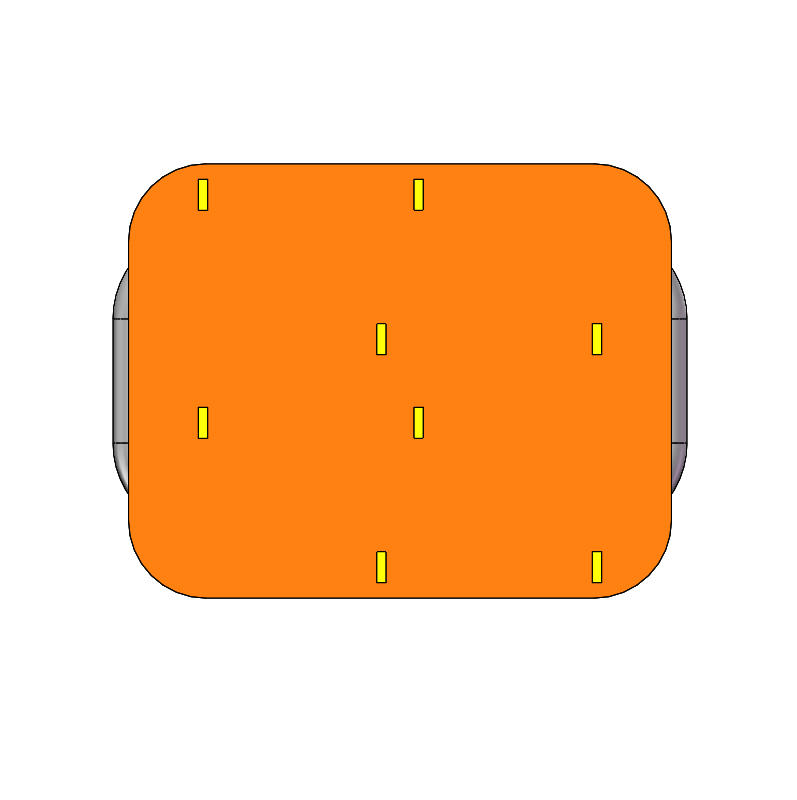

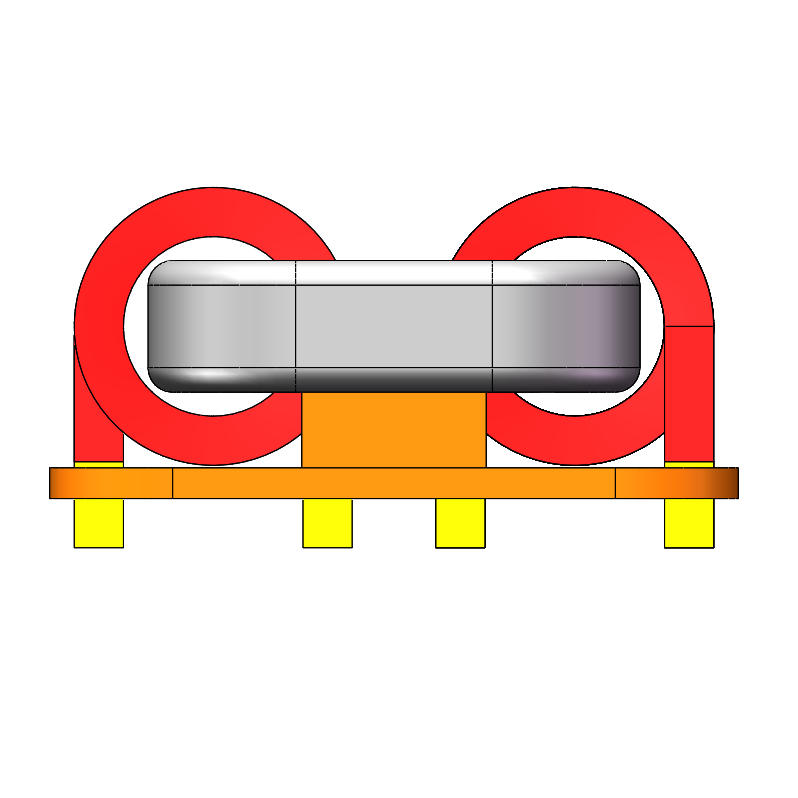

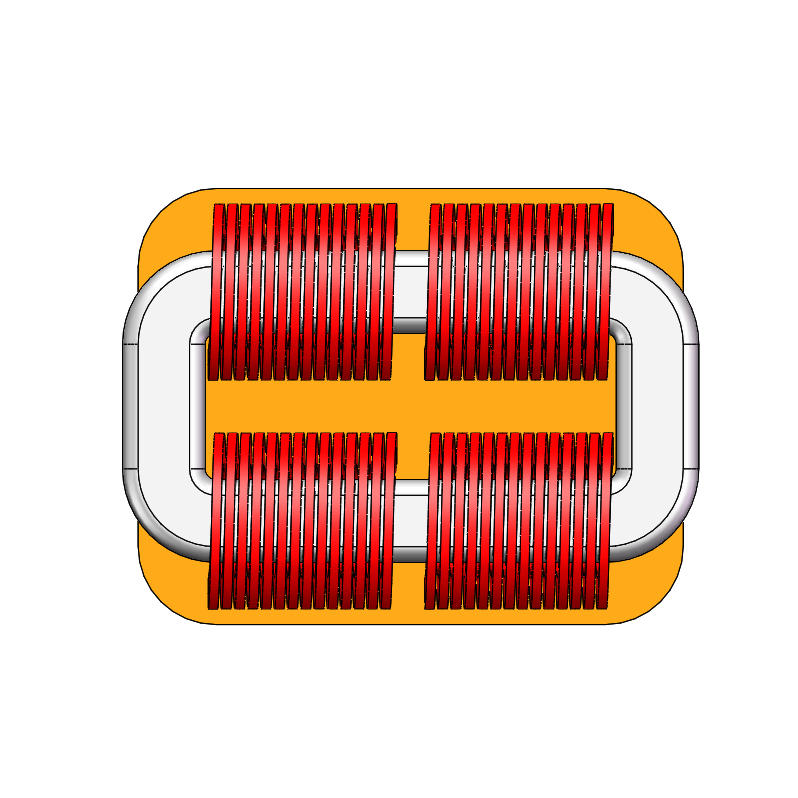

Flachdraht-Vertikalwicklungs-Gleichtaktdrossel mit Rennbahnkern
Diese Flachdraht-Drossel mit vertikaler Wicklung für Gleichtaktstörungen zeichnet sich durch ein innovatives Ringkern-Design aus, das den magnetischen Pfad und die Fensterausnutzung deutlich optimiert. Die Kombination aus vertikaler Wicklungstechnologie und flachem Kupferdraht reduziert den Gleichstromwiderstand (DCR) und den Skin-Effekt bei hohen Frequenzen drastisch und ermöglicht so eine hohe Strombelastbarkeit bei minimaler Wärmeentwicklung. Ihre kompakte, flache Bauweise spart wertvollen Platz auf der Leiterplatte und bietet gleichzeitig ein hervorragendes Wärmemanagement und mechanische Stabilität. Dank extrem niedriger parasitärer Kapazität bietet sie eine breitbandige und hocheffiziente Gleichtaktunterdrückung und ist somit eine ideale Komponente für Stromversorgungssysteme mit hoher Leistungsdichte.
Hauptmerkmale
Hervorragende Kernleistung: Das nanokristalline Material zeichnet sich durch hohe Permeabilität und hohe magnetische Sättigungsflussdichte aus. Dadurch sind weniger Wicklungswindungen erforderlich, um eine höhere Induktivität und Impedanz zu erzielen, bei gleichzeitig deutlich besserer Unterdrückung hochfrequenter Störungen im Vergleich zu herkömmlichen Ferritkernen.
- Hervorragende Wärmeableitung und Temperaturanstiegskontrolle: Die vertikale Flachdrahtwicklung erzeugt mehr Zwischenräume zwischen den Spulen, wodurch der Wärmeabfuhrraum vergrößert wird. Dies reduziert effektiv den Temperaturanstieg während des Betriebs und erhöht die Zuverlässigkeit des Produkts.
- Niedrige Streukapazität und gute Hochfrequenzeigenschaften: Die Flachdraht-Vertikalwicklungsmethode führt zu einer geringeren verteilten Kapazität zwischen den Wicklungen, was die Filterung höherfrequenter Störsignale erleichtert und die Gesamteffektivität der Filterung verbessert.
- Geeignet für die automatisierte Produktion: Die Kombination aus Rennbahn- oder Rechteckkernform und Flachdraht eignet sich besser für automatisierte Wickelmaschinen, da sie die Schwierigkeiten beim Wickeln auf herkömmlichen Rundkernen behebt und zur Verbesserung der Produktionseffizienz und Produktkonsistenz beiträgt.
- Ausgezeichnete Temperaturstabilität: Nanokristalline Materialien besitzen eine hohe Curie-Temperatur und können in Umgebungen bis zu 180°C über einen langen Zeitraum stabil betrieben werden, wodurch sie sich besonders für Anwendungen mit strengen Temperaturanforderungen eignen, wie z. B. Elektrofahrzeuge und industrielle Stromversorgungen.
DC-Dias | f (kHz) | Z(KΩ) |
| 1 | 0,011 |
| 100 | 0,8 |
| 200 | 1.13 |
| 300 | 1,33 |
| 400 | 1,5 |
| 500 | 1,65 |
| 600 | 1.8 |
| 700 | 1,94 |
| 800 | 2.07 |
| 1M | 2.32 |
| 2M | 3.3 |
| 3M | 3,53 |
| 4M | 3.2 |
| 5M | 2,5 |

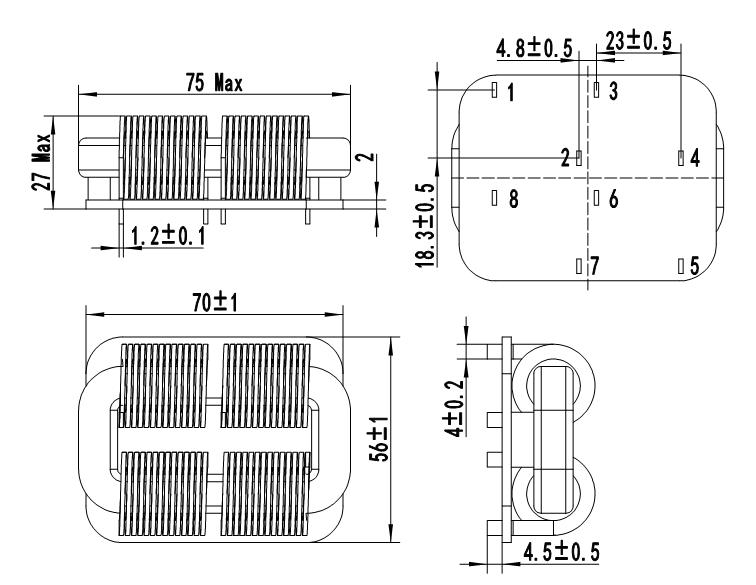

Wicklungsspezifikation
| Wicklung | Terminal | Drahtspezifikation | Kurven | Anmerkungen |
| N1 | 1-2 | QZY-2/180 1,2*4 | 15TS | Referenzkurven |
| N2 | 3-4 | QZY-2/180 1,2*4 | 15TS | Referenzkurven |
| N3 | 5-6 | QZY-2/180 1,2*4 | 15TS | Referenzkurven |
| N4 | 7-8 | QZY-2/180 1,2*4 | 15TS | Referenzkurven |
Material
| Artikelname | Spezifikation |
| Emaillierter Draht | QZY-2/180 1,2*4 |
| Magnetkern | 754011-11/1K107 |
| Spulenkörper / Spulenformer | 754011-11/PBT/Silber |
| Epoxidkleber | E500 |
| Lötzinn | Sn99,3Cu0,7 |
Elektrische Parameter
| Induktivität #1 | 1,5 mH Min (1 kHz/1 V) |
| Gleichstromwiderstand (DCR) | 4 mΩ Max |
| Isolationsdielektrische Spannung (Hochspannungsprüfung) | 1,8 kV AC 2 mA - 3 s |
| Isolationswiderstand (IR) | 100 MΩ Min (DC 500 V) |
Zielanwendungen
Neue Energiefahrzeuge: Wird in On-Board-Ladegeräten (OBC) verwendet, um Gleichtaktstörungen in Umgebungen mit hohen Temperaturen effizient zu unterdrücken.
Photovoltaik- und Windenergieerzeugung: Wird zur EMV-Filterung in Hochleistungswechselrichtern eingesetzt, widersteht effektiv Gleichstromvorspannungen und verhindert Kernsättigung.
Industrielle Stromversorgungen und Frequenzumrichter: Hilft dabei, die strengen Normen für elektromagnetische Verträglichkeit (EMV) der Geräte zu erfüllen und gleichzeitig deren Platzbedarf zu reduzieren.
