Hochbandbreitige nanokristalline Ringkerne zur EMI-Unterdrückung

Hochbandbreitige nanokristalline Ringkerne zur EMI-Unterdrückung

Dank seiner einzigartigen nanokristallinen Struktur bietet der nanokristalline Kern eine Lösung für die Leistungselektronikindustrie, die hohe Leistung, Miniaturisierung und hohe Zuverlässigkeit vereint. Er zählt zu den grundlegenden Werkstoffen, die die Entwicklung von Branchen wie Elektrofahrzeugen, erneuerbaren Energien und High-End-Netzteilen unterstützen.

Hochbandbreitige nanokristalline Ringkerne bieten eine überlegene Unterdrückung elektromagnetischer Störungen (EMI) für die Leistungselektronik der nächsten Generation. Dank hoher magnetischer Permeabilität und Sättigungsflussdichte ermöglichen diese fortschrittlichen Kerne eine signifikante Miniaturisierung, höhere Effizienz und außergewöhnliche Zuverlässigkeit. Als wichtige Materialinnovation treiben sie Schlüsselindustrien wie Elektrofahrzeuge, erneuerbare Energiesysteme und Hochleistungsnetzteile voran.

Hauptmerkmale

Im Vergleich zu herkömmlichen Kernmaterialien wie Siliziumstahl und Ferrit bieten nanokristalline Kerne mehrere entscheidende Vorteile:

Ultrahohe Permeabilität – bis zu 80.000, mehr als das Zwölffache von Mn-Zn-Ferrit, was eine erhebliche Größenreduzierung der Induktoren unter den gleichen Bedingungen ermöglicht.

Extrem geringer Kernverlust – nur etwa ein Drittel des Ferrit-Verhaltens bei hohen Frequenzen. Dies ist auf geringe Hystereseverluste (aufgrund feiner nanokristalliner Körner mit niedrigem Magnetisierungswiderstand) und geringe Wirbelstromverluste (aufgrund des hohen spezifischen Widerstands, der Wirbelströme wirksam unterdrückt) zurückzuführen.

Hervorragende Frequenz- und Temperaturstabilität – Stabile Leistung im Frequenzbereich von 10 kHz bis 5 MHz, mit einem Betriebstemperaturbereich von -40 °C bis 180 °C für zuverlässigen Betrieb auch unter rauen Umgebungsbedingungen.

Hohe Sättigungsflussdichte – Bs bis zu 1,2–1,25 T, die die von Ferrit weit übersteigt und somit eine höhere Strombelastbarkeit ohne Sättigung ermöglicht.

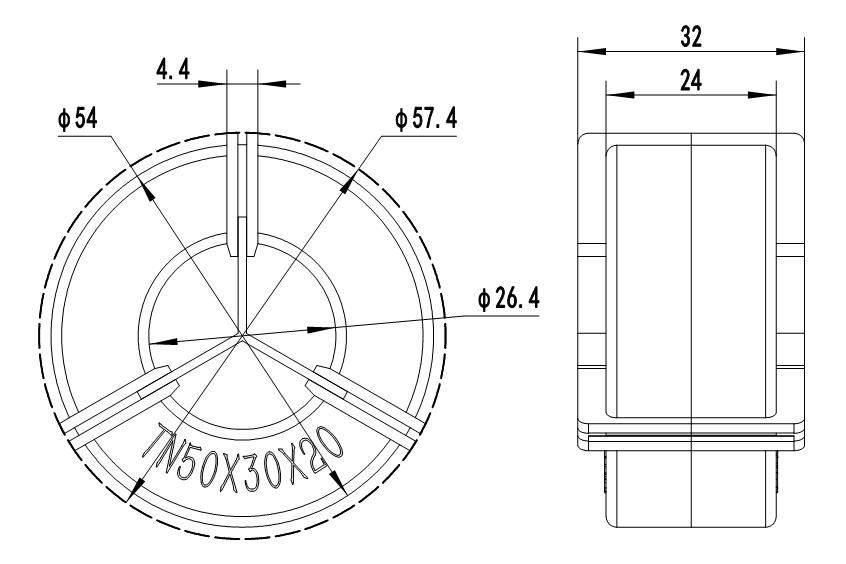

Wicklungsspezifikation

Material

Elektrische Parameter

Zielanwendungen

• Fahrzeuge mit neuer Energie (NEVs): Unentbehrlich für On-Board-Ladegeräte (OBCs), DC/DC-Wandler und Hauptantriebswechselrichter, da es hochfrequente Schaltgeräusche effektiv unterdrückt und gleichzeitig die Größe und das Gewicht der Komponenten reduziert.

• Systeme für erneuerbare Energien: Entscheidend für die Leistungsumwandlung in Solar-PV-Wechselrichtern und Energiespeichersystemen (ESS), um die Einhaltung der strengen EMV-Normen des Stromnetzes unter Hochspannungs- und Hochleistungsbedingungen zu gewährleisten.

• Rechenzentren & KI-Computing: Unentbehrlich für hocheffiziente Servernetzteile (CRPS), da sie eine ultrakompakte EMI-Filterung bieten, um intensive transiente Lasten in KI-Hardware und Cloud-Infrastrukturen zu bewältigen.

• Industrie- und Medizintechnik: Entscheidend für hochwertige Frequenzumrichter und empfindliche medizinische Elektronik, da es Systeme vor Masseschleifen und zerstörerischem Gleichtaktrauschen schützt.e.
